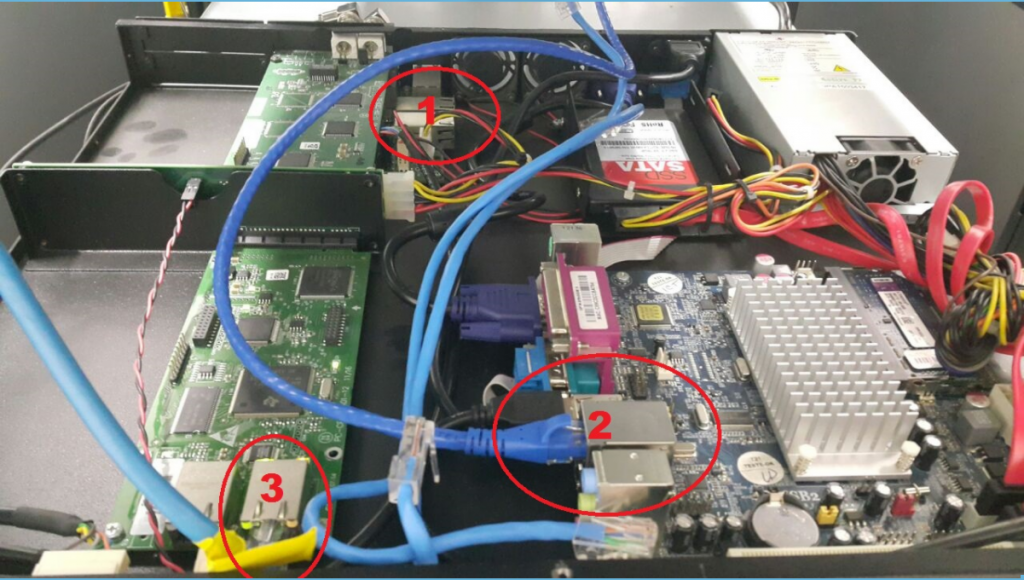

LEGENDA:
1: Placa de rede KSwitch interna
2: Placa de rede do Servidor/PABX
3: Placa de rede do EBS-Khomp-E1
Em caso de problema na placa KSwitch:
1-) Desligar o Khomp e retirar o cabo de energia;
2-) Retirar os dois cabos que estão no ponto 1 da imagem;
3-) Retirar o cabo do ponto 2, pegar um cabo maior e conectar na mesma porta direto ao mesmo SWITCH que está a solução;
4-) Retirar o cabo do ponto 3, pegar um cabo maior e conectar na mesma porta direto ao mesmo SWITCH que está a solução;
Desta forma foi isolado o Kswitch interno do khomp e a comunicação entre servidor e EBS-Server(kibs) está restabelecida e poderá utilizá-lo até a substituição.

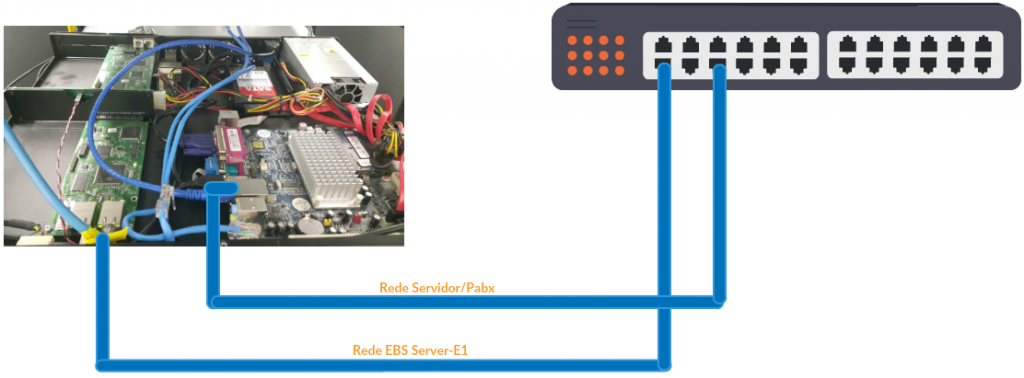

Cenário após as modificações:

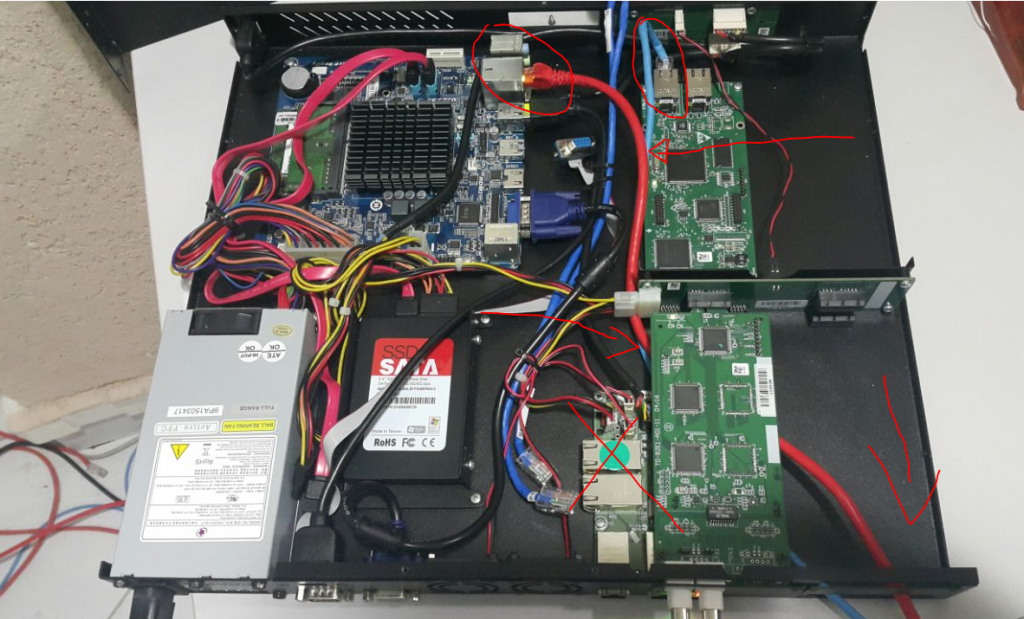

Para fechar a tampa, organize os cabos conforme abaixo:

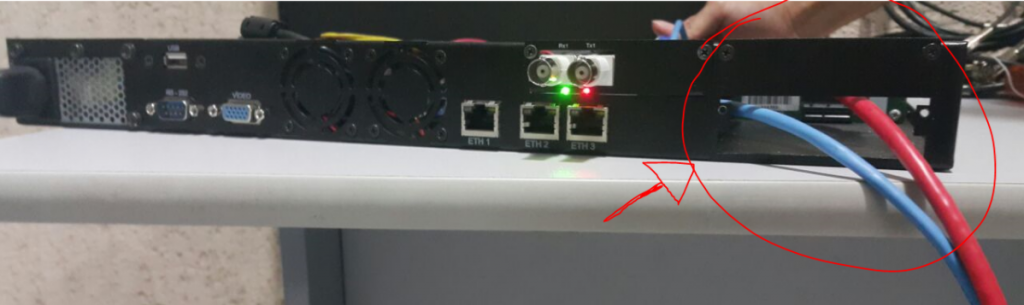

Abrir a tampa modular conforme abaixo para passagem dos cabos:
Com essa mudança o kswitch interno ficaria isolado e a comunicação ocorreria pelo switch externo
